É justamente nessas situações que entram os suportes de impressão 3D. Eles são estruturas temporárias produzidas pela impressora para ajudar a sustentar determinadas regiões do modelo durante a fabricação.
Para usar suportes na primeira impressão 3D, é necessário identificar as partes suspensas, ativar a geração de suportes no fatiador, escolher um tipo adequado e conferir a pré-visualização antes de imprimir.
Neste guia, você entenderá quando os suportes são necessários, como configurá-los em programas como PrusaSlicer, UltiMaker Cura e OrcaSlicer e quais cuidados ajudam a removê-los sem comprometer a peça.
Para que servem os suportes na impressão 3D?
Os suportes sustentam temporariamente regiões da peça que não possuem apoio suficiente nas camadas inferiores. Eles são fabricados junto com o objeto e geralmente removidos após a conclusão da impressão.
Em uma impressora FDM, o bico deposita filamento aquecido em trajetórias calculadas pelo fatiador. Cada camada precisa se apoiar adequadamente na anterior ou em uma estrutura capaz de sustentar o material.
Imagine um pequeno suporte mecânico em formato de letra L invertida. A base e a coluna vertical podem ser construídas normalmente, mas uma aba horizontal que avança para o lado pode exigir sustentação adicional.
O PrusaSlicer e o UltiMaker Cura oferecem ferramentas capazes de identificar automaticamente regiões que podem precisar dessas estruturas.
Entretanto, isso não significa que todo modelo deva ser impresso com suportes. Peças com bases planas e geometrias simples frequentemente podem ser fabricadas sem eles.
Como reconhecer uma região que precisa de suporte?
O primeiro passo é observar a geometria da peça no fatiador.
Existem duas situações especialmente importantes: as saliências e as pontes.
Saliências e balanços
Uma saliência, também chamada de overhang, ocorre quando uma região da peça avança lateralmente em relação à camada anterior.
Quanto menor for o apoio disponível abaixo da nova trajetória, maior poderá ser a dificuldade de imprimir essa região.
A capacidade de produzir saliências sem suporte depende da impressora, do material, do resfriamento e das configurações de impressão.
Por isso, não existe um ângulo universal que funcione perfeitamente em todos os equipamentos.
Pontes entre duas partes
Uma ponte, ou bridge, é uma região em que o filamento precisa atravessar um espaço entre dois pontos de apoio.
Algumas impressoras conseguem produzir pontes curtas sem suporte, utilizando condições apropriadas de extrusão e resfriamento.
A Prusa Research explica que pontes muito longas podem apresentar queda do filamento e perda de qualidade.
Antes de ativar suportes automaticamente, vale verificar se o fatiador consegue tratar aquela geometria como uma ponte.
Suporte normal ou árvore: qual escolher?
Os fatiadores modernos oferecem estruturas com geometrias diferentes. As duas famílias mais conhecidas são os suportes normais e os suportes em árvore.
| Característica | Suporte normal | Suporte árvore ou orgânico |
|---|---|---|
| Formato | Colunas, linhas ou estruturas semelhantes a blocos | Troncos e ramificações que alcançam a peça |
| Aplicação comum | Regiões amplas e superfícies suspensas | Geometrias curvas e saliências localizadas |
| Consumo de material | Pode ser elevado em determinadas geometrias | Pode utilizar menos material, dependendo do modelo |
| Remoção | Depende da área de contato e dos ajustes | Pode ser facilitada por contatos localizados |
| Limitação | Pode marcar superfícies extensas | Ramificações finas podem exigir estabilidade adicional |
No PrusaSlicer, estilos como Grid, Snug e Organic oferecem alternativas de sustentação. No OrcaSlicer, existem variações de estruturas normais e em árvore.
Para a primeira experiência, escolha um tipo disponível no perfil recomendado e compare o resultado na pré-visualização. Não há necessidade de modificar todos os parâmetros avançados.
Como ativar os suportes no fatiador: passo a passo
O procedimento abaixo representa um fluxo geral para impressão FDM. Os nomes exatos das opções podem variar conforme o software e sua versão.
- Abra o fatiador: utilize o programa compatível com sua impressora e carregue o perfil correto do equipamento.
- Selecione o filamento: escolha o perfil correspondente ao material que será utilizado, como PLA, quando compatível.
- Importe o modelo: carregue um arquivo STL ou 3MF e confira suas dimensões e orientação.
- Observe as saliências: gire a visualização para identificar regiões horizontais ou inclinadas com pouco apoio inferior.
- Ative a geração de suportes: procure a opção relacionada a Support, Generate Support ou Support Material.
- Escolha o tipo: selecione uma estrutura normal ou em árvore, conforme as opções disponíveis.
- Defina a origem: avalie se os suportes devem começar somente na mesa ou também sobre regiões da própria peça.
- Execute o fatiamento: gere a pré-visualização das camadas e confira onde as estruturas foram colocadas.
- Revise o resultado: verifique se as saliências importantes receberam apoio e se os suportes poderão ser removidos posteriormente.
Se você ainda não conhece essas etapas de preparação, consulte Do Modelo ao G-code: Entenda o Fatiador 3D e Prepare Sua Primeira Peça.
Onde encontrar a configuração em cada programa?
PrusaSlicer
No PrusaSlicer, a geração de suportes pode ser ativada no painel de preparação do modelo ou em Print Settings > Support Material, dependendo do modo utilizado.
O software permite selecionar diferentes estilos e modos de posicionamento, incluindo suportes automáticos e estruturas colocadas apenas nas áreas indicadas pelo usuário.
UltiMaker Cura
No UltiMaker Cura, a opção Generate Support habilita a criação automática dessas estruturas.
O modo recomendado oferece controles básicos. Para acessar parâmetros adicionais, utilize a visualização personalizada de configurações.
O programa permite escolher suportes normais ou em árvore e definir seu posicionamento.
OrcaSlicer
No OrcaSlicer, as configurações de suporte permitem ativar a geração automática, escolher entre estruturas normais e em árvore e ajustar outras características.
Dependendo do modo de interface, determinadas opções aparecem somente quando configurações avançadas estão habilitadas.
Antes de alterar parâmetros, confira o modelo da máquina, o filamento e o perfil do processo. O artigo O Perfil da Sua Impressora Está Correto? Veja o Que Conferir no Fatiador explica essa verificação.

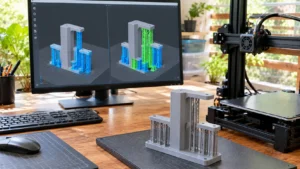

Suportes somente na mesa ou em toda a peça?
Uma escolha importante é definir de onde as estruturas de suporte poderão começar.
Somente na mesa: o fatiador gera suportes que partem da superfície de impressão. Essa opção pode diminuir marcas em partes superiores do modelo.
Em toda a peça: os suportes também podem começar sobre superfícies já construídas. Isso permite alcançar determinadas saliências internas, mas pode deixar marcas adicionais.
O PrusaSlicer identifica essas alternativas como From build plate only e Everywhere.
Selecionar apenas a mesa não garante que todos os balanços recebam sustentação. É necessário verificar o resultado do fatiamento.
Três ajustes que influenciam a qualidade dos suportes
Além do tipo de estrutura, alguns parâmetros afetam a sustentação e a facilidade de remoção.
Distância vertical entre suporte e peça
A distância Z define o espaço entre a estrutura de suporte e a região do modelo que está sendo sustentada.
Se o espaço for excessivamente pequeno, o suporte pode aderir com força à peça. Se for muito grande, a superfície suspensa pode apresentar queda do filamento ou acabamento irregular.
O ajuste adequado depende da altura de camada, do material e do perfil do equipamento.
Camadas de interface
As camadas de interface formam uma região de contato mais organizada entre o topo do suporte e a superfície sustentada.
O OrcaSlicer permite configurar a quantidade dessas camadas. Uma interface mais densa pode melhorar o acabamento, mas também aumentar o tempo de impressão e dificultar a remoção.
Distância horizontal
A separação XY estabelece o afastamento lateral entre a estrutura de suporte e o modelo.
Um afastamento insuficiente pode aproximar excessivamente os materiais. Já uma distância muito grande pode deixar pequenas saliências sem apoio adequado.
Para a primeira impressão, preserve os valores recomendados pelo perfil e altere somente aquilo que um teste demonstrar ser necessário.
Como saber se os suportes foram colocados corretamente?
A pré-visualização é a principal ferramenta para verificar o resultado antes de iniciar a fabricação.
Após o fatiamento, observe as camadas de baixo para cima e procure identificar onde cada suporte começa e termina.
Confira especialmente:
- Se existe uma estrutura abaixo das regiões realmente suspensas;
- Se o suporte possui base estável;
- Se há contato planejado com a região que precisa ser sustentada;
- Se o modelo apresenta suportes desnecessários dentro de cavidades estreitas;
- Se as estruturas poderão ser alcançadas para remoção;
- Se o tempo e a quantidade estimada de filamento são compatíveis com o projeto.
Uma prévia bem organizada não garante uma impressão perfeita, mas ajuda a identificar problemas antes de consumir material.

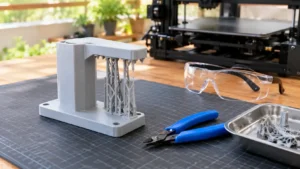

Como remover os suportes depois da impressão?
Após a fabricação, aguarde o resfriamento adequado da peça e da superfície de impressão, conforme as orientações da impressora e do material.
Retire o objeto da mesa com cuidado. Em seguida, identifique quais estruturas são temporárias e quais partes pertencem ao modelo.
- Segure a peça por uma região resistente, evitando pressionar detalhes finos.
- Comece pelos suportes externos que apresentem remoção mais fácil.
- Utilize movimentos suaves, sem torcer abruptamente as regiões delicadas.
- Quando necessário, empregue um alicate apropriado para alcançar suportes menores.
- Remova os fragmentos restantes e examine a superfície antes de realizar qualquer acabamento.
A Prusa Research alerta que fragmentos de suporte podem apresentar pontas cortantes ou se desprender inesperadamente.
Use proteção ocular e mantenha as mãos fora da trajetória de ferramentas cortantes. Evite retirar suportes com facas improvisadas ou movimentos excessivos.
Marcas leves podem exigir acabamento posterior, desde que o procedimento seja compatível com o material utilizado.
Erros comuns ao usar suportes pela primeira vez
Ativar suportes em todos os modelos
Nem toda geometria precisa deles. Estruturas desnecessárias consomem filamento, aumentam o tempo de impressão e podem deixar marcas.
Ignorar a orientação da peça
Girar o modelo pode reduzir a quantidade de saliências que precisam de sustentação. Entretanto, a nova posição também deve preservar estabilidade, qualidade e características funcionais.
Configurar distâncias de contato sem testar
Valores inadequados podem causar aderência excessiva ou acabamento inferior nas superfícies sustentadas.
Escolher um suporte difícil de alcançar
Estruturas dentro de cavidades estreitas podem ser complicadas de remover. Quando possível, avalie outra orientação ou o uso de suportes localizados.
Remover os suportes com força excessiva
Forçar a estrutura pode quebrar pequenos detalhes do modelo. Prefira remoção gradual e ferramentas apropriadas.
Dúvidas frequentes sobre suportes na impressão 3D
Toda impressão 3D precisa de suporte?
Não. Peças com geometria simples podem ser fabricadas sem suportes. A necessidade depende das saliências, das pontes e das condições de impressão.
Suporte árvore é sempre melhor?
Não. Estruturas em árvore podem economizar material e facilitar a remoção em determinados modelos, mas suportes normais podem ser mais adequados para outras geometrias.
Posso imprimir suportes com o mesmo PLA da peça?
Sim. Em uma impressora FDM com um único extrusor, é comum produzir a peça e os suportes com o mesmo filamento, desde que o perfil seja apropriado.
Suportes precisam tocar completamente a peça?
Não necessariamente. Com suportes removíveis do mesmo material, o fatiador normalmente prevê uma separação controlada para permitir a retirada. Materiais solúveis podem utilizar outras configurações.
Como evitar marcas deixadas pelos suportes?
Escolha uma orientação favorável, examine a área de contato e utilize configurações compatíveis de interface e distância. Mesmo assim, algumas superfícies podem apresentar alterações no acabamento.
A primeira peça bem sustentada começa na pré-visualização
Aprender a utilizar suportes é uma etapa importante para quem começa a imprimir peças com saliências, abas e geometrias mais complexas.
O procedimento mais seguro é identificar as regiões que precisam de apoio, ativar uma configuração adequada no fatiador e conferir cuidadosamente a prévia das camadas.
Para a primeira experiência, prefira uma peça pequena, um perfil confiável e poucos ajustes. Observe o resultado da impressão e utilize essa experiência para compreender quando modificar o tipo ou a posição dos suportes.
Com prática, você poderá reconhecer geometrias que dispensam sustentação e outras que exigem estruturas temporárias, utilizando os suportes de maneira mais eficiente e preservando a qualidade dos objetos produzidos.
Fontes e referências técnicas
As orientações foram baseadas na documentação oficial de softwares fatiadores e fabricantes de equipamentos de impressão 3D, especialmente sobre geração, posicionamento, interface e remoção de estruturas de suporte.
- Prusa Research — Support Material: geração de suportes, posicionamento, distância de contato e remoção.
- Prusa Research — Organic Supports: características, vantagens e configurações dos suportes orgânicos.
- Prusa Research — Paint-on Supports: adição e bloqueio de suportes em regiões específicas.
- Prusa Research — Poor Bridging: impressão de pontes, resfriamento, orientação e necessidade de sustentação.
- UltiMaker — Cura Support Settings: tipos de suporte, densidade, posicionamento e distâncias.
- UltiMaker — Remove Support Material: métodos e cuidados para remover estruturas de suporte.
- OrcaSlicer — Support Settings: geração automática e manual, tipos e estilos de suporte.
- OrcaSlicer — Advanced Support Settings: distâncias Z e XY, interfaces e padrões de suporte.
- OrcaSlicer — Tree Support Settings: características e parâmetros das estruturas ramificadas.
- UltiMaker — Recommended Mode in Cura: ativação de suportes e configurações iniciais do fatiador.
