Essa diferença é importante porque um arquivo que representa a geometria de uma peça não contém necessariamente as instruções necessárias para movimentar a impressora. Da mesma forma, um arquivo preparado para fabricar um objeto em determinada máquina não substitui o modelo original.
Entender os formatos ajuda a evitar erros de importação, preservar projetos e escolher corretamente o arquivo que será enviado ao equipamento.
Neste guia, você aprenderá as diferenças entre STL, 3MF e G-code, descobrirá quais informações cada formato pode armazenar e entenderá quando utilizar cada um em projetos domésticos de impressão 3D.
STL, 3MF ou G-code: qual é a diferença principal?
O STL representa a geometria de um objeto, o 3MF pode armazenar a geometria e informações adicionais do projeto, enquanto o G-code contém comandos utilizados para executar a impressão.
Essa é a distinção mais importante para quem está começando.
Imagine que você deseja fabricar um suporte para organizar cabos. Primeiro, precisa de um modelo tridimensional que represente seu formato. Esse modelo pode ser salvo em STL ou 3MF.
Depois, um programa fatiador analisa a peça, calcula as camadas e gera as instruções necessárias para a impressora.
Em muitas impressoras FDM, o resultado dessa etapa é um arquivo G-code, que será interpretado pelo firmware da máquina.
Portanto, os formatos não são simplesmente alternativas equivalentes para salvar a mesma informação.
Comparação dos formatos utilizados na impressão 3D
A tabela apresenta as características gerais de cada formato e suas principais aplicações.
| Característica | STL | 3MF | G-code |
|---|---|---|---|
| Função principal | Representar a geometria | Representar modelos e dados adicionais | Executar comandos de fabricação |
| Formato comum | .stl | .3mf | .gcode |
| Geometria tridimensional | Sim | Sim | Trajetórias calculadas, não um modelo CAD |
| Unidades de medida definidas pelo formato | Não | Sim | Utiliza comandos e modos de unidade |
| Informações de cor e material | Não no STL convencional | Podem ser incluídas | Comandos específicos, quando aplicáveis |
| Configurações do fatiador | Não | Podem ser salvas em projetos compatíveis | Parâmetros refletidos nas instruções |
| Uso mais comum | Compartilhar a geometria | Guardar ou compartilhar modelos e projetos | Enviar instruções à impressora |
As capacidades específicas também dependem do programa utilizado. Um arquivo 3MF, por exemplo, não contém obrigatoriamente todas as configurações de impressão.
STL: o formato que descreve a superfície do objeto
STL é um formato amplamente utilizado para armazenar modelos tridimensionais destinados à fabricação.
Segundo a Biblioteca do Congresso dos Estados Unidos, o formato representa a superfície dos objetos por meio de uma malha composta por triângulos.
Quanto mais detalhada for a representação, maior poderá ser a quantidade de triângulos necessária para descrever superfícies curvas.
O que um arquivo STL consegue armazenar?
O STL convencional contém informações geométricas sobre a superfície do modelo.
Ele pode representar um suporte, uma caixa, uma peça mecânica ou outro objeto tridimensional compatível com esse tipo de geometria.
Entretanto, não contém universalmente informações sobre unidades de medida, materiais, cores ou parâmetros específicos de impressão.
Isso explica por que alguns modelos STL aparecem em tamanho inesperado quando são importados para determinados programas.
STL ASCII e STL binário são diferentes?
O formato possui duas representações comuns: ASCII e binária.
A versão ASCII utiliza uma estrutura textual, enquanto a versão binária armazena os dados de maneira mais compacta.
Ambas representam a geometria por triângulos. A diferença principal está na codificação dos dados, não na finalidade do arquivo.
O PrusaSlicer oferece suporte às duas variantes.
Quando vale escolher STL?
O STL é conveniente quando você deseja compartilhar somente a geometria de um objeto ou utilizar um modelo em diferentes ferramentas compatíveis.
Também é comum em bibliotecas de modelos disponibilizados para impressão 3D.
Porém, depois de importar o arquivo, ainda será necessário verificar as dimensões, selecionar o perfil da impressora e preparar o fatiamento.

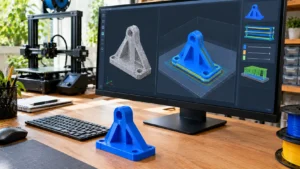

3MF: um formato que pode preservar mais informações
O 3MF, sigla de 3D Manufacturing Format, foi desenvolvido para permitir uma troca mais completa de informações relacionadas à fabricação aditiva.
Conforme as especificações do 3MF Consortium, o formato oferece recursos para armazenar geometria, unidades de medida, metadados e informações adicionais por meio de extensões.
Um arquivo 3MF utiliza uma estrutura de pacote baseada em tecnologias como XML e ZIP.
Quais informações podem existir em um 3MF?
Dependendo do programa que criou o arquivo e dos recursos utilizados, ele pode incluir:
- Um ou vários modelos tridimensionais;
- Posições e transformações dos objetos;
- Unidades de medida definidas;
- Informações de cores e materiais;
- Metadados relacionados ao projeto;
- Configurações do fatiador, quando salvo como projeto compatível.
Uma diferença importante é que o formato 3MF não garante, por si só, que todas essas informações estejam presentes.
Um 3MF pode ser apenas um arquivo de modelo, enquanto outro pode funcionar como um projeto completo de determinado fatiador.
Por que salvar projetos em 3MF?
O PrusaSlicer permite salvar projetos 3MF contendo modelos, configurações e modificadores utilizados na preparação.
Isso facilita retomar o trabalho posteriormente, sem precisar reconstruir manualmente toda a organização da mesa virtual.
Entretanto, configurações específicas de um programa podem não ser interpretadas da mesma maneira por outro fatiador.
Ao receber um projeto 3MF de terceiros, confira o modelo da impressora, o filamento, o diâmetro do bico e os demais parâmetros antes de utilizá-lo.
G-code: o arquivo que orienta os movimentos da impressora
O G-code possui uma finalidade diferente dos formatos utilizados para representar modelos tridimensionais.
Ele é composto por comandos interpretados pelo sistema de controle da impressora.
Segundo a documentação do firmware Marlin, esses comandos podem determinar movimentos, velocidades, temperaturas e outras operações necessárias durante a fabricação.
Em uma impressora FDM, o G-code normalmente é gerado pelo fatiador após a análise do modelo e dos parâmetros escolhidos.
O que existe dentro de um arquivo G-code?
Entre as instruções possíveis estão comandos para movimentação dos eixos, controle de aquecimento, ventilação e extrusão de material.
No firmware Marlin, por exemplo, comandos G0 e G1 são utilizados para movimentos, enquanto M104 e M109 estão relacionados ao controle da temperatura do hotend.
Esses exemplos servem para compreender a linguagem. Não devem ser copiados e executados sem verificar sua compatibilidade com o equipamento.
Por que não utilizar o G-code de qualquer impressora?
Um arquivo G-code pode conter informações relacionadas à área de fabricação, aos limites da máquina, às temperaturas e a comandos específicos do firmware.
Mesmo duas impressoras com dimensões semelhantes podem exigir configurações diferentes.
Portanto, não é recomendável executar um G-code desconhecido apenas porque o objeto representado parece compatível.
O procedimento mais seguro é utilizar o modelo original e gerar novas instruções com o perfil correto da sua impressora.
O que é BGCODE?
Algumas impressoras utilizam G-code em formato binário, frequentemente identificado pela extensão .bgcode.
A documentação da Prusa Research explica que essa representação permite codificar e comprimir instruções de maneira mais eficiente.
Entretanto, o formato precisa ser suportado pelo equipamento. Não é adequado alterar somente a extensão de um arquivo para tentar convertê-lo.
Como os três arquivos aparecem durante a fabricação?
Considere a produção de um suporte simples em PLA utilizando uma impressora doméstica FDM.
- Criação do modelo: a peça é desenvolvida em um programa tridimensional ou obtida de uma biblioteca compatível.
- Exportação da geometria: o modelo é salvo em STL ou em outro formato suportado, como 3MF.
- Importação no fatiador: o usuário posiciona a peça, seleciona a impressora e define o filamento.
- Salvamento do projeto: quando disponível, um arquivo 3MF pode preservar o trabalho preparado para futuras edições.

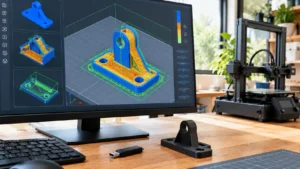

- Fatiamento: o software calcula as camadas e as trajetórias necessárias à fabricação.
- Exportação de comandos: é gerado um G-code ou outro arquivo compatível com a impressora.
- Impressão: o equipamento interpreta as instruções e executa o processo de fabricação.
Essa sequência demonstra que STL e 3MF podem ser utilizados na preparação, enquanto o G-code representa as instruções de execução.
Para compreender melhor essa transformação, consulte o artigo Do Modelo ao G-code: Entenda o Fatiador 3D e Prepare Sua Primeira Peça.
Qual arquivo guardar para editar ou imprimir novamente?
A resposta depende do que você deseja preservar.
Se pretende manter apenas a geometria, um arquivo STL pode ser suficiente.
Para retomar o posicionamento, os modificadores e determinadas configurações do fatiador, um projeto 3MF compatível costuma oferecer mais possibilidades.
Se deseja executar novamente uma fabricação em uma máquina cuja configuração permaneceu compatível, o G-code correspondente pode ser útil.
Entretanto, para alterar o tamanho, o material ou o perfil de impressão, normalmente é preferível retornar ao modelo ou ao projeto e realizar um novo fatiamento.
Também é recomendável preservar o arquivo original do programa CAD quando forem necessárias alterações avançadas na geometria.
Como verificar um arquivo antes de utilizá-lo?
Uma conferência simples pode evitar erros de compatibilidade e uso inadequado.
Ao receber um STL
Importe o modelo no fatiador e confira as dimensões, a orientação e a integridade da malha.
Observe se existem superfícies ausentes ou regiões que precisam de reparação.
Ao receber um 3MF
Verifique se o arquivo contém somente modelos ou se também carrega configurações de projeto.
Confirme os parâmetros antes de aceitar configurações provenientes de outra pessoa.
Ao receber um G-code
Verifique sua origem e a compatibilidade com a impressora e o firmware. Se houver dúvidas, não execute o arquivo.
Prefira gerar um novo G-code a partir de um modelo confiável e de um perfil corretamente configurado.
Para revisar esse procedimento, consulte O Perfil da Sua Impressora Está Correto? Veja o Que Conferir no Fatiador.
Erros comuns envolvendo STL, 3MF e G-code
Acreditar que STL já contém as configurações da impressora
O STL convencional representa a geometria e precisa ser preparado em um fatiador para a fabricação FDM.
Considerar que qualquer 3MF contém um projeto completo
O formato permite armazenar informações adicionais, mas elas dependem do programa e do conteúdo efetivamente salvo.
Renomear extensões para converter arquivos
Mudar o nome de .stl para .gcode, por exemplo, não cria as instruções necessárias. Uma conversão válida exige processamento por software compatível.
Compartilhar G-code sem informar a máquina utilizada
Arquivos de execução podem depender de características específicas da impressora. Sua utilização em outro equipamento exige verificação técnica.
Perguntas frequentes sobre os formatos de impressão 3D
Qual é melhor para compartilhar um modelo: STL ou 3MF?
Depende do objetivo. STL é útil para compartilhar geometria simples e amplamente compatível. O 3MF oferece recursos adicionais, desde que os programas envolvidos sejam compatíveis.
É possível editar um arquivo G-code como um modelo 3D?
Não da mesma maneira. O G-code contém trajetórias e comandos, não o histórico de construção de um modelo CAD. Para modificar a geometria, prefira o arquivo original.
Um arquivo 3MF pode substituir o STL?
Em muitos fluxos de trabalho, sim, mas isso depende da compatibilidade entre os programas. Nem todos os recursos do 3MF são interpretados por todas as ferramentas.
A impressora consegue ler STL diretamente?
Em impressoras FDM convencionais, o modelo normalmente precisa passar pelo fatiador. Algumas plataformas oferecem processamento integrado, mas isso não significa que todo equipamento aceite STL diretamente.
Posso utilizar o mesmo G-code com filamentos diferentes?
Não é recomendável presumir essa compatibilidade. Materiais diferentes podem exigir outras temperaturas, velocidades e condições de resfriamento. O correto é preparar novas instruções com os parâmetros adequados.
O formato certo para cada etapa do seu projeto
STL, 3MF e G-code possuem funções complementares na impressão 3D, mas não armazenam exatamente as mesmas informações.
O STL é uma alternativa tradicional para representar a geometria. O 3MF oferece possibilidades adicionais para guardar modelos e dados de projeto. Já o G-code contém comandos destinados à execução da fabricação.
Para organizar melhor seus arquivos, preserve o modelo original, salve um projeto editável quando necessário e gere as instruções de impressão utilizando o perfil correto da máquina.
Com essa distinção, fica mais fácil compartilhar projetos, evitar erros de compatibilidade e compreender o caminho entre o arquivo digital e a peça física.
Fontes e referências técnicas
As informações foram fundamentadas em documentação oficial de formatos digitais, especificações do 3MF Consortium e materiais técnicos da Prusa Research e do firmware Marlin.
- Biblioteca do Congresso dos Estados Unidos — Características da família de formatos STL
- Biblioteca do Congresso dos Estados Unidos — Estrutura e características do STL ASCII
- 3MF Consortium — Especificações oficiais do formato 3MF
- 3MF Consortium — Diferenças entre STL e 3MF
- Prusa Research — Formatos de arquivo suportados pelo PrusaSlicer
- Prusa Research — Salvamento de projetos em 3MF e informações preservadas
- Prusa Research — Características e compatibilidade do G-code binário
- Prusa Research — Importação, fatiamento e exportação de G-code
- Marlin Firmware — Documentação dos comandos G-code
- Marlin Firmware — Funcionamento dos comandos de movimentação G0 e G1
